GB/ T 2792-1998 壓敏膠粘帶180°剝離強(qiáng)度試驗(yàn)方法

2024-04-09 09:28

已查看89次

1范圍

本標(biāo)準(zhǔn)適用于單、雙面壓敏膠粘帶與不銹鋼板180*剝離強(qiáng)度的測定,也適用于與其他材料，如PVC,ABS,PE等。

2引用標(biāo)準(zhǔn)

下列標(biāo)準(zhǔn)所包含的條文,通過在本標(biāo)準(zhǔn)中引用而構(gòu)成為本標(biāo)準(zhǔn)的條文。本標(biāo)準(zhǔn)出版時,所示版本均為有效。所有標(biāo)準(zhǔn)都會被修訂,使用本標(biāo)準(zhǔn)的各方應(yīng)探討使用下列標(biāo)準(zhǔn)最新版本的可能性。

GB/T 3280--1992不銹鋼冷軋鋼板

JB/T 7499- -1994 耐水砂紙

3定義

本標(biāo)準(zhǔn)采用下列定義:

剝離強(qiáng)度peel strength

在規(guī)定的剝離條件下,使膠接試樣分離時單位寬度所能承受的載荷。用kN/m表示。

檢測儀器：ETT-AM材料試驗(yàn)機(jī)

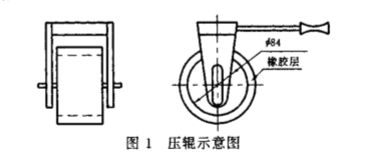

4.1.1壓輥是用橡膠包覆的直徑(不包括橡膠層)約84 mm,寬度約45 mm的鋼輪子。

4.1.2包覆橡膠硬度(邵爾A型)為80*士5*,厚度約6 mm.

4.1.3 壓輥的質(zhì)量為2 000 g士50 g.

4.2試驗(yàn)機(jī)

4.2.1拉力試驗(yàn)機(jī)應(yīng)使試樣的破壞負(fù)載在滿標(biāo)負(fù)荷的15%~85%之間。力值示值誤差不應(yīng)大于1%.

試驗(yàn)機(jī)以下降速度300mm/min士10mm/min連續(xù)剝離.

4.2.2拉力試驗(yàn)機(jī)應(yīng)附有能自動記錄剝離負(fù)荷的繪圖裝置.

5試樣

5.1膠粘帶 ;膠粘帶寬度為20 mm士1 mm,25 mm士1 mm兩種,長度約200 mm。

5.2試驗(yàn)板(見圖 2):試驗(yàn)板長度為125 mm士1 mm,寬度為50 mm土1 mm,厚度1.5~2. 0 mm.試驗(yàn)板材質(zhì)為GB/T 3280規(guī)定的0Cr18Ni9或1Crl8Ni9Til.試驗(yàn)板表面用JB/T 7499--1994規(guī)定的粒度為P280的耐水砂紙,先沿橫向輕輕打磨,在整個板面上磨出輕度痕跡,再沿縱向均勻打磨,除去這些痕跡。試驗(yàn)板使用次數(shù)頻繁及長期沒有使用后,應(yīng)再打磨后使用。試驗(yàn)板表面有污染或傷痕時,應(yīng)及時更換。

試驗(yàn)板如使用PVC.ABS.PE材料時.其材質(zhì)及表面情況可在試驗(yàn)報告中說明。

7試驗(yàn)步驟

7.1 用擦拭材料沾清洗劑擦拭試驗(yàn)板,然后用干凈的脫脂紗布將其擦干,如此反復(fù)清洗三次以上,直至板的工作面經(jīng)目視檢查達(dá)到清潔為止。清洗后,不得用手和其他物體接觸板的工作面. .

7.2 用精度不低于0. 05 mm的量具測量膠帶的寬度。

7.3在制備試樣前,先撕去外面的3~5層的膠粘帶,然后再取200mm以上的膠粘帶(膠粘帶粘合面不能接觸手或其他物質(zhì))。并把膠粘帶與清洗后的試驗(yàn)板粘接。在試驗(yàn)板的另一端下面放置一條長約200mm.寬40mm的滌綸膜或其他材料,然后用壓輥在自重下以約300mm/min的速度在試樣上來回滾壓三次(試樣與試驗(yàn)板粘合處不允許有氣泡存在)。

7.4試樣制備后應(yīng)在試驗(yàn)環(huán)境下停放20~40min后進(jìn)行試驗(yàn)。

7.5 將試樣自由端對折180°,并從試板上剝開粘合面25 mm.把試樣自由端和試驗(yàn)板分別夾在上、下夾持器上。應(yīng)使剝離面與試驗(yàn)機(jī)力線保持一致。試驗(yàn)機(jī)以300 mm/min士10 mm/min下降速度連續(xù)剝離，并有自動記錄儀繪出剝離曲線。

7.6 雙面壓敏膠粘帶與不銹鋼板或其他材料粘接時，先撕去雙面膠粘帶外面的3~5層,然后再取200 mm以上膠粘帶粘貼在聚酯薄膜上,然后再剝?nèi)チ硪幻娴母綦x紙按第7.3.7.4.7.5規(guī)定進(jìn)行試驗(yàn).

7.7測定單面樂敏膠粘帶或雙面壓敏膠粘帶與薄片.薄膜等材料剝離強(qiáng)度時,先將薄片、薄膜等粘貼在鋼板上,然后按第7.3.7.4.7.5規(guī)定進(jìn)行試驗(yàn)。

上一篇：GB T 36363-2018鋰離子電池用聚烯烴隔膜下一篇：ISO 8295-1995塑料薄膜和片材摩擦系數(shù)的測定
