GB_T 1037-2021 塑料薄膜與薄片水蒸氣透過性能測定杯式增重與減重法

2024-03-06 10:08

已查看129次

1范圍

本文件規定了塑料薄膜與薄片水燕氣透過性能的兩種杯式測定方法一增重法和減重法。

本文件適用于塑料薄膜與薄片的水蒸氣透過性能測定。紙張.無紡布、人造革等材料的水蒸氣透過性能測定可參照使用。

3.1

水蒸氣透過量


在規定的溫度與相對濕度及試樣兩側保持一定的水蒸氣壓差的條件下.24h內透過單位面積試樣的水蒸氣質量。

3.2

水蒸氣透過系數water vapor permeability

在規定的溫度與相對濕度環境中,單位水蒸氣壓差下.單位時間內透過單位厚度和單位面積試樣的水蒸氣質量。

4原理與方法概述

4.1 原理

在規定的溫度與相對濕度條件下.一定時間范圍內試樣兩側保持一定的水蒸氣壓差.測試透過試樣的水蒸氣質量.以此計算水蒸氣透過量和水蒸氣透過系數等性能參數。

4.2方法概述

按照試驗過程中透濕杯質量變化趨勢.杯式法可分為增重法(即透濕杯質量逐漸增大)與減重法(即透濕杯質量逐漸減小)。增重法與減重法在測試同一種樣品時兩種試驗方法所得出的試驗結果不相同。應根據樣品自身及其實際使用條件等因素選擇合適的試驗方法。

按照所采用的儀器.又可進一-步細分為恒溫恒濕箱法與水蒸氣透過性能測試儀法。

注:通常，水燕氣透過量高的樣品更適宜采用減重法。紙張.無坊布、人造革等具有吸濕性的樣品,在采用減重法測試時需注意平衡時間:若增重法和減重法均可滿足吸濕性樣品或其他特殊材料樣品的水燕氣透過量測試范圍的需求.則需額外考慮堿重法中透濕杯內100%的相對濕度對樣品的影響。

5試樣

5.1 試樣應具有代表性.應平整.均勻且無污染,不得有孔洞、針眼、折痕.劃傷等缺陷。裁切試樣時.保證試樣無毛邊。試樣面積應大于透濕杯的透過面積。

5.2每一組至少取三個試樣。根據測試需求及實際應用情況正確選擇試樣的測試面。

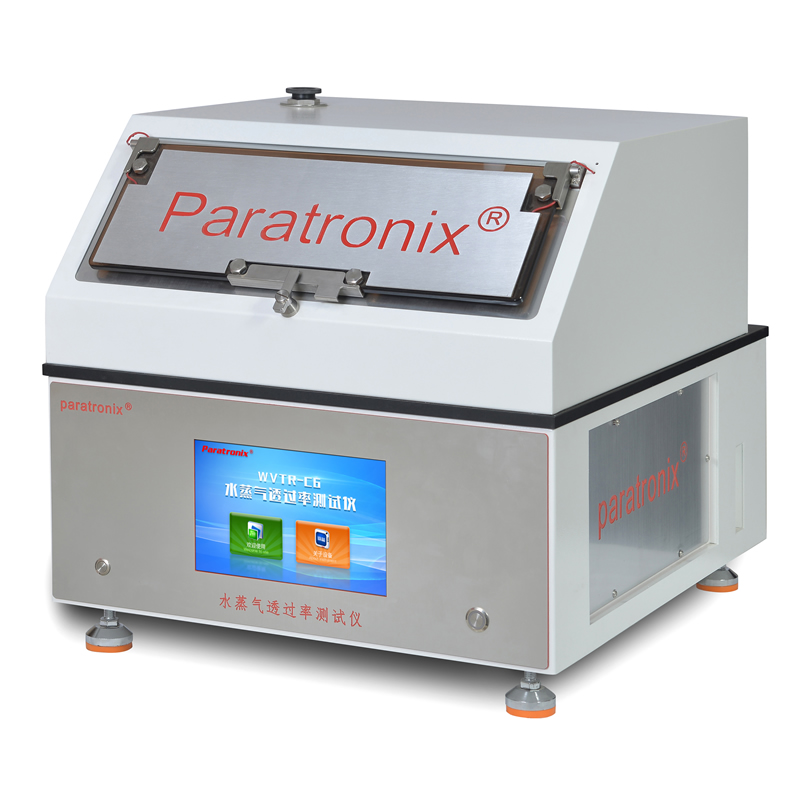

檢測儀器：WVTR-RC6水蒸氣透過率測試儀（稱重法）

9試驗步驟

9.1 增重法

9.1.1干燥劑的加入

將干燥劑裝人清潔干燥的透濕杯內.其加入量應滿足干燥劑距試樣下表面約3 mm.

9.1.2試樣的封裝

9.1.2.1封裝試樣前.按照GB/T6672的規定測量每片試樣的厚度。不同結構的透濕杯對應的試樣封裝步驟分別按照9.1.2.2.9.1.2.3.9.1.2.4所述步驟進行。

9.1.2.2將試樣封裝至含有導正環的圓形透濕杯時.先將盛有干燥劑的杯皿放入杯子中,再將杯子放至杯臺上.試樣放在杯子正中間部位,加上杯環后.用導正環固定試樣位置.再加上壓蓋。小心地取下導正環,將熔融的密封劑灌人杯子凹槽中。待密封劑凝固后,取下壓蓋和杯臺.清除附著在杯壁及底部的密封劑。

9.1.2.3將試樣封裝至不使用密封劑的圓形透濕杯時.先將試樣置于杯內托盤上,再用O型密封圈緊壓在試樣上表面，保證密封圈與試樣之間的充分接觸。將聚四氟乙烯墊圈放在密封圈上.擰緊壓杯。杯內托盤面積即為試驗面積。

9.1.2.4將試樣封裝至方形透濕杯時.將試樣放在杯中支撐內壁上.用固定模具夾緊試樣,實現與試樣緊密接觸。將熔融的密封劑灌人模具外側與杯壁之間的凹槽.待密封劑凝固后取下模具,清除附著在杯壁的密封劑。模具內壁與試樣接觸的面積即為試驗面積.

9.1.2.5透濕杯在注人密封劑時.應保證密封劑凝固后不產生裂紋及氣泡。

9.2 減重法

9.2.1蒸餾水的加入

在干燥潔凈的透濕杯內加入蒸餾水.水位高度至少為3 mm,保證整個試驗過程中蒸餾水均可覆蓋杯底且不與試樣接觸。為防止試樣在放人儀器內出現水蒸氣冷凝附著.封裝試樣前,蒸餾水溫度應控制在不超過試驗溫度士1 C的偏差范圍。

想了解更多詳細資料請關注我們山東普創工業科技有限公司！
