承裝白酒的手提紙袋測試其側(cè)封邊的粘合強(qiáng)度試驗(yàn)過程

2023-08-23 10:58

已查看181次

手提紙袋是一種高質(zhì)量、紙張和牛皮紙制成的簡單、大方的袋子。它們具有良好的印刷性,印刷圖案精美,常用于服裝紙袋、禮品袋、食品袋、酒水袋、購物袋等。然而，在手提紙袋的使用過程中,常會出現(xiàn)袋子的底部或側(cè)封邊處出現(xiàn)開裂的問題,這嚴(yán)重影響手提紙袋的使用壽命及可盛裝的物品的重量或數(shù)量,也造成了資源的浪費(fèi)。

手提紙袋封邊出現(xiàn)開裂的現(xiàn)象主要與封邊的粘合效果較差有關(guān)。大部分手提紙袋的封邊是通過膠黏劑進(jìn)行封合,如果出現(xiàn)所用膠黏劑的耐久性較差、對溫濕度比較敏感、在紙袋表面的附著性較差等情況,就容易導(dǎo)致手提紙袋在使用過程中出現(xiàn)封口開裂的現(xiàn)象。因此,選用合適的膠黏劑、改善封合工藝(如在封邊打針眼)等提高手提紙袋封邊的粘合效果,并加強(qiáng)對其粘合強(qiáng)度的檢測,是降低手提紙袋封邊開裂概率、提高其承重能力的有效手段。

試樣

本文檢測的試驗(yàn)樣品為某企業(yè)生產(chǎn)的用于承裝裝白酒的手提紙袋測試其側(cè)封邊的粘合強(qiáng)度。

檢測設(shè)備

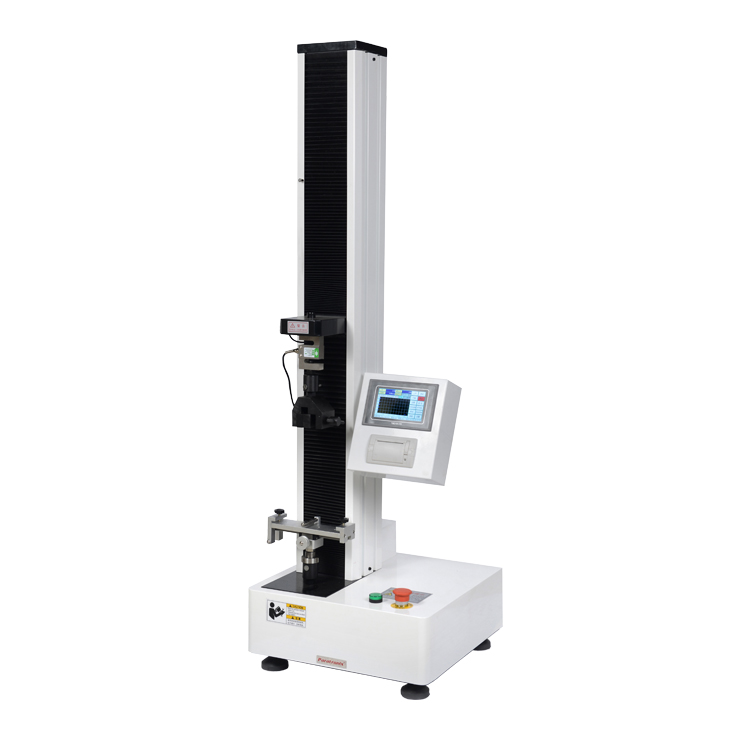

本次試驗(yàn)采用的檢測設(shè)備為ETT-AM智能電子拉力試驗(yàn)機(jī)


適用范圍

薄膜類:粘合強(qiáng)度剝離強(qiáng)度、抗拉強(qiáng)度與變形率、拉斷力、熱封強(qiáng)度、穿刺力、剪切性能等薄膜類包裝性能的測試。

容器類輸液袋蓋的穿刺力、拉拔力軟橡膠瓶塞的穿刺拉拔力，組合蓋的開啟力,口服液蓋的撕開力、穿剌拉拔力,

試驗(yàn)原理

粘合強(qiáng)度測試的是剝開一定寬度的封邊所需要的力值。本設(shè)備配置有上、下兩個具，上夾具可上、下移動，為動夾具且裝配有力值傳感器，下夾具保持靜止。試驗(yàn)過程中，將試樣的兩自由端分別裝夾在上、下具中然后隨兩夾具的分離而發(fā)生剝離破壞或拉伸破壞，力值傳感器在試驗(yàn)過程中實(shí)時記錄試樣發(fā)生破壞時產(chǎn)生的力值，從而得到試樣的粘合強(qiáng)度。外設(shè)備的內(nèi)部還配置有位移傳感器可用于實(shí)時監(jiān)控試驗(yàn)過程中試樣的位移變化，以得到變形率、伸長率等指標(biāo)。

試驗(yàn)過程

(1)從手提袋樣品的側(cè)封邊裁取寬15+-0.1 mm的試樣5條，長度至少應(yīng)達(dá)到300 mm，并使側(cè)封邊的粘合處位于試樣的中間位置。

(2)打開試驗(yàn)設(shè)備，設(shè)置試驗(yàn)速度為50 mm/min、試樣寬度為15 mm、試樣數(shù)量為5個等參數(shù)信息。

(3)調(diào)節(jié)夾具的初始距離為250 mm ,取其中一條試樣,將試樣的兩端分別裝夾在設(shè)備的上、下具中，使試樣的長軸方向與兩夾具的中心線平行。

(4)點(diǎn)擊試驗(yàn)選項(xiàng),試驗(yàn)開始，上夾具按照設(shè)定的速度向.上移動，設(shè)備實(shí)時顯示試驗(yàn)過程中產(chǎn)生的力值曲線并在試樣結(jié)束后自動計(jì)算并顯示所測試試樣的粘合強(qiáng)度測試結(jié)果。

(5)重復(fù)(3)、(4)操作，直至5條試樣均測試完畢。

上一篇：影響玻璃瓶偏光應(yīng)力儀結(jié)果的幾個因素是什么下一篇：GB/T4546-2008玻璃瓶耐內(nèi)壓力測試儀的測試要求
